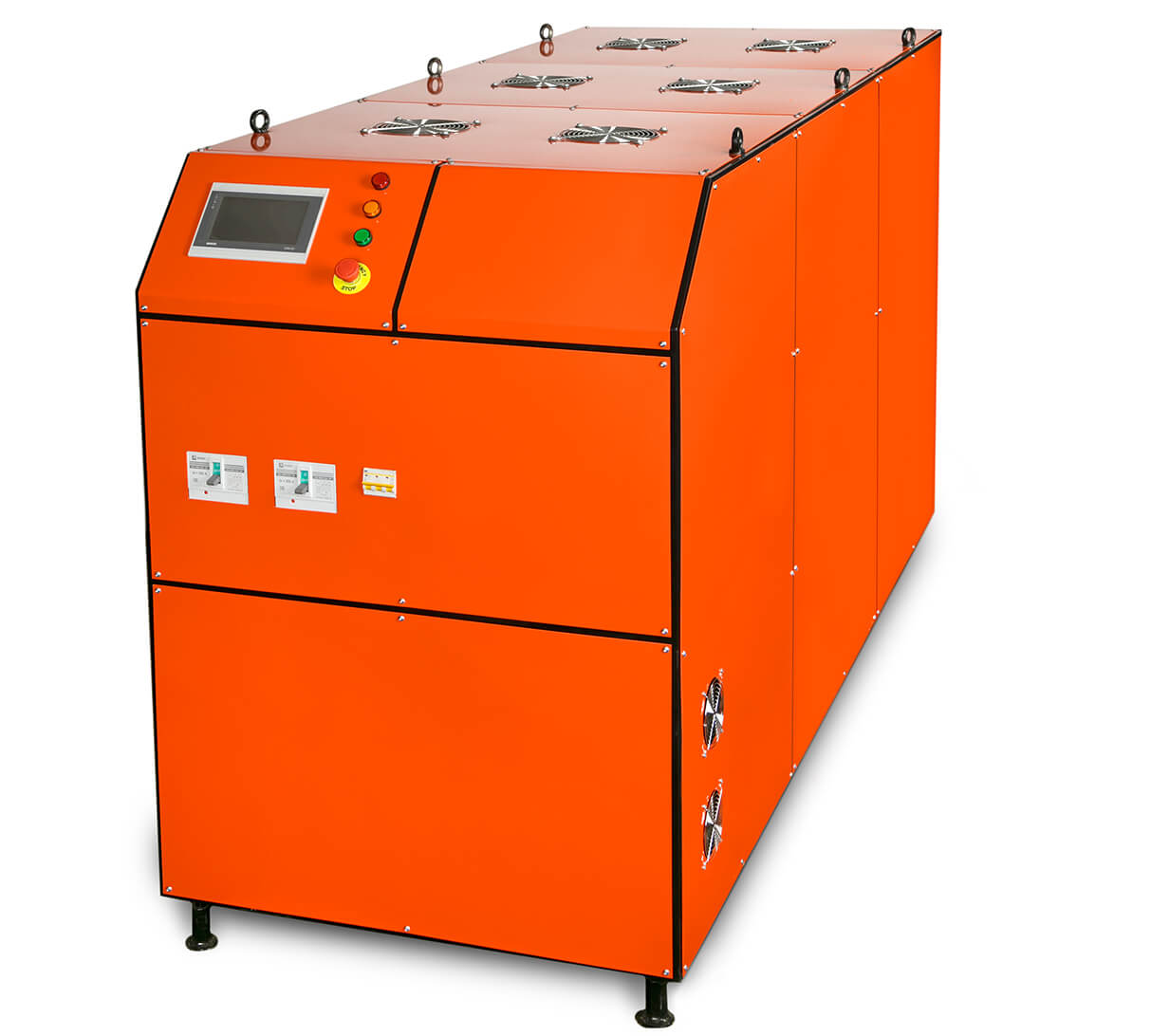

ИНДУКЦИОННЫЙ ПАРОГЕНЕРАТОР СЕРИИ ТИТАН (Паспорт на оборудование)

Парогенератор электрический индукционный предназначен для выработки насыщенного пара с максимальной температурой от 105-188ºС, за счет нагрева вторичной обмотки электромагнитной индукцией.

Отличия индукционного от электродного, ТЭНового и других парогенераторов

В промышленном индукционном парогенераторе отсутствуют ТЭНы, электроды, сосуды под давлением и другие объективные причины частого выхода из строя парогенератора. Все индукционные парогенераторы ТИТАН полностью автоматизированы и не требуют постоянного присутствия рабочего персонала, но требует системного контроля.

Принцип работы индукционного парогенератора ТИТАН

В данном парогенераторе главным силовым агрегатом является индуктор, состоит из двух параллельно подключенных 3-х фазных силовых трансформаторов, имеющих общую вторичную обмотку в виде змеевика из медной трубки. При включении в рабочий режим парогенератора, плунжерный насос высокого давления подает питательную воду в мелкодисперсном состоянии во вторичную обмотку индуктора, стенки которой нагреваются от проходящего через нее тока, образованного от электромагнитного поля первичной обмотки силового трансформатора.

Данный процесс, позволяет практически мгновенно преобразовать питательную воду в пар и значительно влияет на уменьшение потребления электроэнергии парогенератором, примерно в 2 раза от потребления электричества тэновыми или электродными парогенераторами.

В процессе эксплуатации парогенератора, при уменьшении потребления пара потребителем, давление в общем паропроводе возрастает и при превышении установленного оператором значения рабочего давления пара, индуктор автоматически переходит в повторно-кратковременный и дискретный режим работы или когда прекращается отбор пара, полностью отключается, что дополнительно позволяет экономить электроэнергию.

Если, в парогенераторе установлено плавное регулирование мощности, тогда при уменьшении потребления пара потребителем, выработка пара и потребление  электроэнергии парогенератором, будет автоматически уменьшаться.

Преимущества индукционного парогенератора

1. Выходят на рабочий режим за 20-30 с, в то время как парогенераторы других типов — до 10-20 мин.
2. Имеют высокий коэффициент полезного действия (КПД 99,8%) на протяжении всего срока службы, который при соблюдении правил эксплуатации может превышать 20 лет.
3. Не имеют изнашивающихся частей и потому не требуют расходных материалов и деталей.
4. Не требуют высококачественной водоподготовки и чистки от накипи.
5. Экономически выгоднее электрических парогенераторов других типов в 2-3 раза.
6. Не требует разрешение Ростехнадзора.
7. Надежность и простота в эксплуатации.
8. Для получения 1 килограмма пара требуется всего 0,3 кВт.
9. Уменьшение затрат на производство снижает себестоимость продукции, что является важным конкурентным преимуществом.

Области применения индукционных парогенераторов

Промышленные индукционные парогенераторы часто используют в различных производственных процессах, например как пищевой промышленности а также консервная промышленность, хлебопекарная промышленность, сыродельная промышленность, сахарная промышленность, рыбная промышленность, птицеперерабатывающая промышленность, мясная промышленная, молочная промышленность, масложировая промышленность, кондитерская промышленность, производство безалкогольных напитков, пивоваренная промышленность, винодельческая промышленность, спиртовая промышленность, табачная промышленность, мукомольно-крупяная промышленность, сельское хозяйство, грибоводство, комбикормовая промышленность, химическая промышленность, фармацевтическая промышленность, парфюмерно-косметическая промышленность, текстильная промышленность, кожевенная промышленность, нефтегазовая промышленность, полимерная промышленность, производство пенополистирола, промышленность строительных материалов, целлюлозно-бумажная промышленность, деревообрабатывающая промышленность, гальваническое производство, пропарка и подогрев емкостей и цистерн, прачечные и химчистки.

Технические характеристики индукционного парогенератора ТИТАН

График сравнения потребления электроэнергии

График поясняющий работу регулирования мощности индукторов

Ниже рисунок, поясняющий различие работы парогенераторов, с плавным регулированием мощности индукторов и дискретных.

Из рисунка видно, что парогенераторы с плавным регулированием могут применяться успешно для более точного поддержания давления пара, но при работе в системе общего паропровода с другим паровым оборудованием, может возникать некорректный процесс регулирования давления пара.

Дискретное регулирование, наоборот может успешно применяться при работе на общий паропровод с другим паровым оборудованием.

Заказчик самостоятельно выбирает парогенератор серии ТИТАН с необходимым управлением.

Индукционный парогенератор ТИТАН обладает тремя режимами работы

1. Автоматический режим парогенераторов, в  которых установлено несколько индукторов, сама определяет  какой индуктор включить первым в работу. В зависимости от  потребления пара,  автоматика принимает решение о подключение или отключении работы дополнительных индукторов, такой режим еще называется каскадным регулированием мощности. Индукторы работают по установке регулятора давления пара или температуре пара.
2. Рецептурный режим — автоматический контроль, в этом режиме парогенератор автоматически выполняет введенный оператором алгоритм работы. Рецепт может состоять до 10 циклов работы. В каждом цикле оператор устанавливает параметры время работы каждого цикла, давления пара на выходе парогенератора и температуру пара в каждом цикле.
3. Ручной режим — работа в ручном режиме позволяет самостоятельно производить управление индуктора по рабочему давлению пара и температуре пара.

Описания работы индукционного парогенератора

После химводоподготовки питательная вода по водопроводу подается в насосный блок парогенератора и проходит через отсекающий электромагнитный клапан и датчик потока, управление которыми осуществляется системой автоматики. Контроль наличия движения воды необходим, для исключения аварийных случаев отсутствия или низкого расхода воды. Давление воды контролируется электронным датчиком и поддерживается системой управления с помощью частотного преобразователя, а для ограничения максимального рабочего давления воды на выходе насоса установлен регулятор давления. Далее вода, через жиклер подается во вторичную обмотку индуктора и преобразуется в пар. На выходе из индуктора установлен обратный клапан, после которого пар направляется через выходной паропровод к потребителю. До обратного клапана установлен предохранительный клапан, не допускающий создания давления разряжения в змеевике.

На выходном паропроводе для контроля давления пара установлен электронный датчик, а также механический датчик давления пара, который при превышении давления пара, отключает вводной силовой автомат.

Управление работой парогенератора осуществляется с помощью сенсорного панельного контроллера, расположенного на передней панели парогенератора.  Он связан по интерфейсу c внутренним контроллером и вместе они выполняют весь алгоритм работы. В зависимости от комплектации парогенератора, заданное давление пара может поддерживаться плавно, с помощью регулятора мощности индуктора или дискретно с помощью силовых твердотельных реле, в режиме включено — выключено.

Системой управления парогенератора учитываются все необходимые защитные параметры по температуре, давлению пара и расхода воды, с изменением которых происходит защитное отключение работы всего парогенератора

Купить индукционный парогенератор Promparogen.ru

Почтовый электронный адрес: info@promparogen.ru

Телефон для связи: +7 (499) 136-29-10 Обратная связь

Состав индуктора

Состав индукционного парогенератора

Гидравлические схемы индукционного парогенератора

Требования к качеству питательной воды

Для нормальной работы парогенератора необходима питательная вода, температура которой, не выше эксплуатационных параметров насосного блока (60-100°С), прошедшая предварительную химводоочистку во избежание образования накипи и преждевременного выхода из строя индуктора парогенератора.  Нормы качества питательной воды приведены в таблице по ГОСТ 20995-75 для котлов с давлением до 1,4 МПа [14 кгс/см²]

Таблица зависимости давления водяного пара от температуры, давление водяного пара при температурах выше 100°С.

Комплектация поставки

Парогенератор         поставляется       предприятием-изготовителем       собранным, укомплектованным, отлаженным, законсервированным и при необходимости упакованным. Комплект поставки парогенератора приведен в таблице:
