Конденсатный БАК ЕСК

Общие сведения

Система возврата конденсата ЕК-Н (далее — емкость) предназначена для сбора и охлаждения конденсата, получаемого в процессе работы парового котла или парогенератора. Собранный конденсат используется для подпитки котла или парогенератора.

Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.

ВНИМАНИЕ!!

Изделие должно эксплуатироваться только в закрытых помещениях при температуре не ниже +10 С.

Технические характеристики

Устройство и эксплуатация Изделия

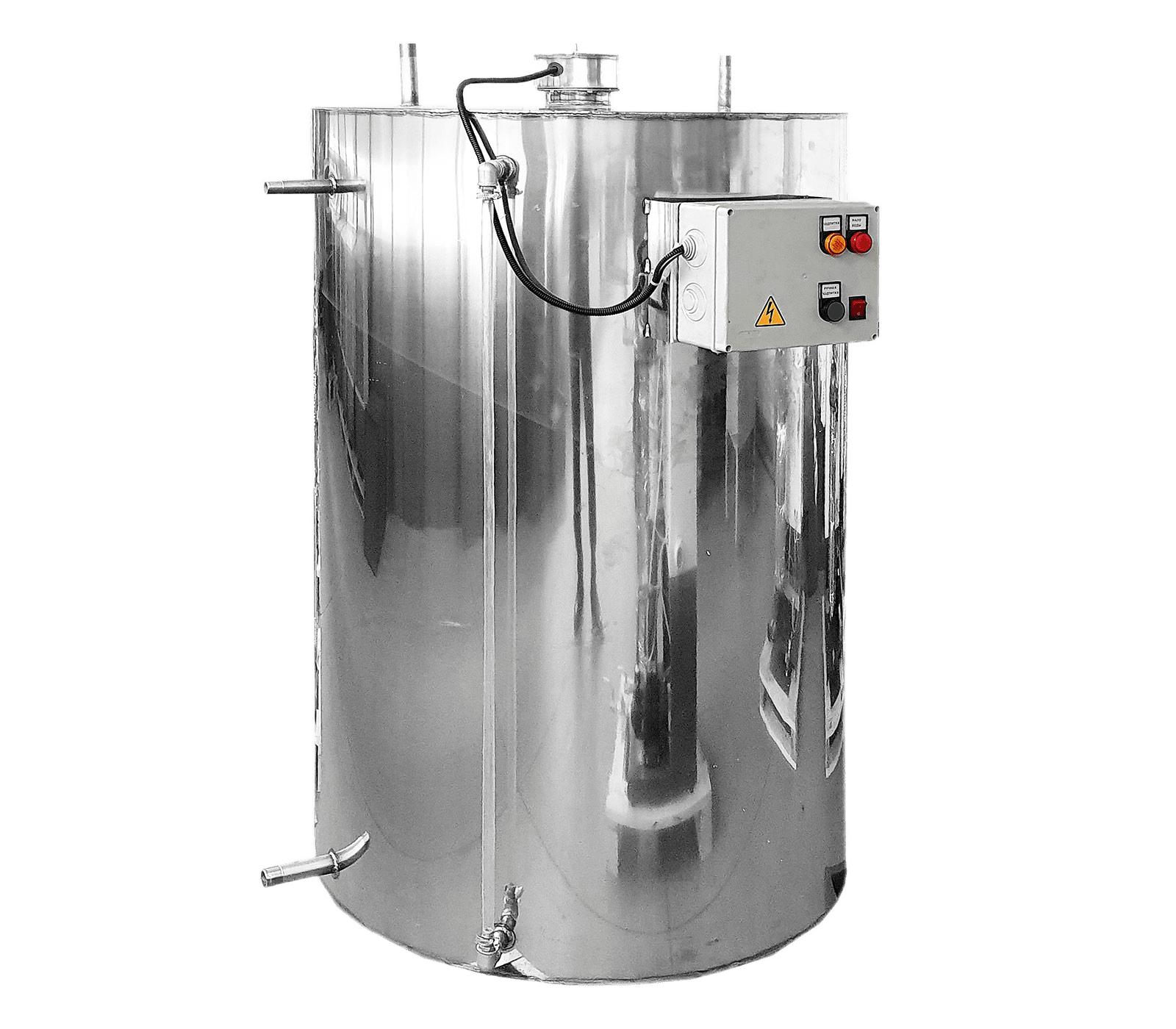

2.1 Изделие конструктивно представляет собой бочку, изготовленную из нержавеющей стали, установленн на основание с регулируемыми опорами (рис. 1).

• Бочка;
• Указатель уровня воды;

З Кронштейн электроящика;

4 Блок датчиков уровня;

2.2 Внутри емкости расположены три датчика уровня — верхний, нижний и нижний аварийный.

2.3 Работа изделия:

При подпитке парогенератора уровень воды в емкости уменьшается. При понижении уровня воды ниже датчика нижнего уровня срабатывает реле, управляющее электромагнитным клапаном подпитки (в комплект поставки не входит). Реле отключается при достижении уровнем воды верхнего датчика.

При понижении уровня воды ниже датчика аварийного уровня срабатывает реле К 1, выдающее сигнал на питательный насос котла/парогенератора. При доливе воды работа питательного насоса парогенератора возобновляется.

При переполнении бочки водой лишняя вода отводится через переливной патрубок. 2.5 Не допускается эксплуатировать изделие в помещении с температурой ниже +1 ^о с.

Указание мер безопасности

3.1 Внимание! В целях охлаждения конденсата и уменьшения количества выпара наружная поверхность емкости с целью охлаждения конденсата не покрыта теплоизоляцией. Не прикасаться!

3.2 Емкость должна устанавливаться в зданиях и помещениях, отвечающих требованиям Строительных Норм и Правил. Установка вне помещения не допускается.

3.3 К обслуживанию емкости могут быть допущены лица, достигшие 18-летнего возраста, обученные, аттестованные и имеющие соответствующую квалификационную группу допуска для работы с электроустановками (см. РЭ на парогенератор).

3.4 ЕМКОСТЬ ПЕРЕД НАЧАЛОМ РАБОТЫ ДОЛЖНА БЫТЬ ЗАЗЕМЛЕНА!

3.5 Обслуживающий персонал обязан выполнять инструкцию по режиму работы емкости и его безопасному обслуживанию.

3.6 Все ремонтные работы на емкости должны производиться при отключении его от электросети и после его остывания.

3.7 Емкость должна быть отключена в следующих случаях:

• при пропусках воды в сварных швах или на резьбовых соединениях;
• при неисправности или неполном количестве крепежных деталей.

Правила хранения и транспортировки

4.1 Емкость должна храниться при относительной влажности не выше 80⁰/0 в закрытых помещениях с естественной вентиляцией и температурой воздуха не ниже 1 ^о с.

4.2 При необходимости хранения и транспортировки при отрицательных температурах следует произвести полный слив воды.

4.3 Транспортировать емкость необходимо в рабочем положении (вертикально) любым видом крытого транспорта, надёжно закрепив его, чтобы исключить любые возможные удары, перемещения и падения внутри транспортного средства. Способ погрузки и разгрузки должен обеспечивать полную сохранность от механических повреждений.

Купить или заказать конденсатный бак на Promparogen.ru

Почтовый электронный адрес: info@promparogen.ru

Телефон для связи: +7 (499) 136-29-10 Обратная связь

Рабочая среда — Н2о   •   Рабочая температура +5...+95°C   •    Рабочий объем 0,1-1,0м³   •   Срок службы до 30 лет

Система возврата конденсата ЕСК-100 предназначена для сбора и охлаждения конденсата, получаемого в процессе работы парового котла или парогенератора. Собранный конденсат используется для подпитки котла или парогенератора.

Система возврата конденсата позволяет повторно использовать конденсат, который иначе был бы потерян.

Использование конденсата для подпитки котла или парогенератора уменьшает необходимость в дополнительном нагреве воды, что снижает затраты на энергию.

Возврат конденсата улучшает эффективность работы системы, так как вода, которая уже была использована для генерации пара, может быть снова использована для этой же цели.

Использование конденсата вместо свежей воды помогает снизить выбросы углекислого газа и других загрязняющих веществ, связанных с производством пара.

Возврат конденсата способствует более устойчивому использованию водных ресурсов и снижению нагрузки на окружающую среду.

Условия эксплуатации

оборудование должно использоваться в закрытых взрывобезопасных помещениях, где отсутствуют агрессивные пары и газы. Необходимо обеспечить искусственное регулирование климатических условий. Температура воздуха должна находиться в пределах от +5 до +35°С, а относительная влажность не должна превышать 80% при 25°С. Важно избегать образования конденсата.

Возврат конденсата следует рассматривать во всех случаях, когда это применимо, поскольку возвратный конденсат является наиболее подходящей питательной водой для парогенераторов или паровых котлов, содержащей от 15 до 25% первоначальной тепловой энергии пара. Исключением является ситуация, когда пар полностью расходуется в технологическом процессе. Для сбора возвратного конденсата используются конденсатные баки объемом от 0,1 до 1 кубического метра, изготовленные из нержавеющей стали, способные собирать конденсат практически при атмосферном давлении. Конструкция системы сбора конденсата должна обеспечивать максимально возможный его возврат, при этом температура конденсата не должна превышать допустимые температурные пределы насосного блока, что обеспечит длительную работу оборудования.

Конденсатные баки оснащены уровнемерной колонкой, датчиками уровня, системой отвода выпара, а также для предотвращения переполнения бака конденсатом предусмотрен переливной патрубок. Конденсатные баки могут использоваться для сбора и хранения холодной или горячей воды до 95 градусов Цельсия, выполнять функцию дренажных баков или баков низких точек.

Гарантийные обязательства на конденсатный бак

Завод-изготовитель гарантирует соответствие требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и настоящим руководством по эксплуатации. Обеспечивается гарантийное сервисное обслуживание и техническое сопровождение после ввода оборудования в эксплуатацию, гарантийный срок эксплуатации – 12 месяцев но не более 18 месяцев со дня изготовления.
