Для медицинской промышленности определяющим технологическим условием является соблюдение стерильности в производственных помещениях.
Содержание чужеродных микроорганизмов в продуктах может вызвать серьезные последствия для человека. Мази и крема вступают в контакт с кожей, и включение инородных загрязняющих компонентов может вызвать раздражения и аллергии. Если же речь идет о препаратах для внутреннего использования, то здесь реакция организма гораздо серьезнее, особенно, если микробы попали в жидкости для инъекций.

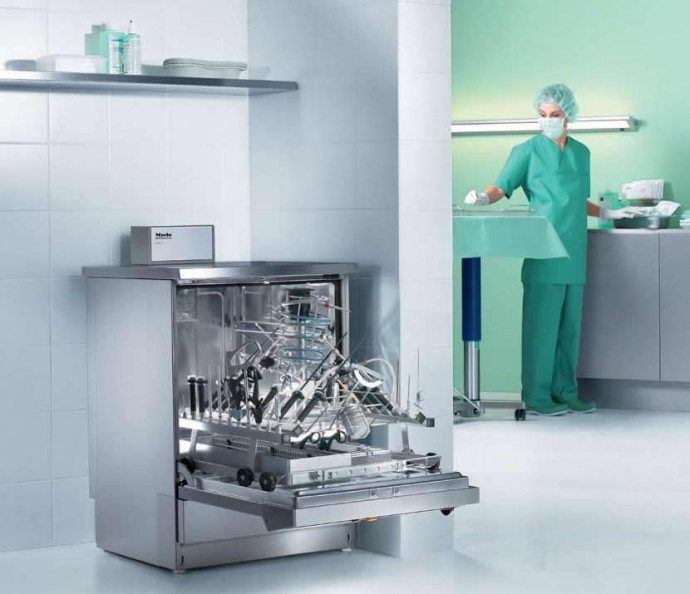

Из современных методов термической обработки медицинских инструментов наиболее эффективным является паровой. Эффективность такой стерилизации достигается благодаря действию пара, давления и температуры выше 100 °C. Метод влажной стерилизации горячим паром считается очень надежным, так как при температуре 134 °C моментально уничтожаются все микроорганизмы и возбудители болезней. Этот метод обладает следующими преимуществами:
- короткий цикл обработки инструментов при более низких температурах;
- стерилизации можно подвергать неустойчивые к высоким температурам изделия (ткани, пластмассы);
- автоклавирование можно произвести в разных типах упаковок (простой, двойной).
Паровые стерилизаторы (автоклавы) реализуют процесс дезинфекции посредством обработки насыщенным паром при высоком давлении (выше атмосферного). При нагревании насыщенный пар поступает в стерилизационную камеру, образуя в ней область с повышенным давлением и температурой выше 100 °С. Приборы отличаются универсальностью и высокими эксплуатационными характеристиками.
Способы применения парогенераторов в медицинской промышленности
Соблюдение стерильности
Для того, чтобы в производственных помещениях сохранялась безупречная чистота, применяют парогенераторы. Именно от температуры и чистоты пара будет зависеть стерильность рабочих поверхностей, оборудования, вспомогательных средств и упаковочных материалов. При недостаточной температуре пара есть опасность сохранения бактерий и инфекций, поэтому качеству и исправности парогенераторов уделяется большое значение. Чистота пара также крайне важна, когда происходит его прямой контакт с рабочей поверхностью или компонентами продукта.
Для получения такого стерильного пара используют генераторы апирогенного пара. Судить о степени чистоты пара можно по тому, что после конденсации в жидкость он может заменить воду для инъекций. В апирогенных генераторах вода до состояния стерильного пара нагревается с помощью обычного технического пара.
Регулирование влажности
Также парогенераторы в медицинской промышленности используются для поддержания заданной влажности в помещениях. Здесь уже не требуется соблюдение абсолютной стерильности, но вопрос чистоты остается актуальным. Пар может включать в себя мелкодисперсные частицы или химические компоненты, образовавшиеся после водоподготовки или окисления металла теплообменника. Эти вещества будут вступать в контакт с готовящимися препаратами и могут изменить их состав и действующие характеристики.
Для поддержания условий требуемой чистоты и влажности используются генераторы чистого пара, а вода должна проходить тщательную очистку от примесей и механических включений. Теплообменник генератора и части, по которым проходит пар, выполняются из нержавеющей стали.
Нагревание веществ
Для подогрева компонентов и сред, когда пар не вступает в контакт с продуктом, чистота пара не имеет значения, важно лишь поддержание температуры, поэтому внимание уделяется датчикам контроля температуры и исправности нагревателей.
Принципы работы и особенности медицинского парогенератора
МОДЕЛЬ S
Рабочий процесс: исходная вода подается посредством насоса в трубопровод сепаратора и испарителя, которые соединены между собой. Уровень воды контролируется датчиком уровня, который включен в сеть PLC (PowerLine Communication). Технический пар входит в корпус испарителя и нагревает исходную воду до температуры испарения, и она превращается в пар. Ее мелкие капли отделяются и затем под действием тяжести с невысокой скоростью возвращаются в исходную воду и снова испаряются. Пар становится чистым и поднимается в верхнюю часть сепаратора через специальную сетку и далее распределяется по всем пунктам потребления.
Задание давления чистого пара в соответствии с техническими требованиями осуществляется через регулирование параметров технического пара; таким образом можно поддерживать уровень давления, задаваемый потребителем. В процессе испарения исходной воды ее добавление регулируется посредством уровнемера, чтобы уровень исходной воды поддерживался в соответствии с задаваемой нормой. Программу управления можно дополнить режимом «прерывистый дренаж воды-концентрата».
- Испаритель
- Сепаратор
- Технический пар
- Исходная вода
- Чистый пар
- Дренаж воды-концентрата
- Дренаж конденсата
МОДЕЛЬ G
Рабочий процесс: в первом испарителе исходная вода нагревается техническим паром, затем поступает во второй испаритель, где продолжается ее нагрев конденсатом технического пара. После этого она поднимается в верхнюю часть испарителя, где через сепаратор входит в испарительные трубочки, превращаясь в тонкий поток, который быстро испаряется и переходит во вторичный пар. Исходная вода, которая не испарилась, откачивается из установки.
В испарителе вторичный пар, спирально поднимаясь, проходит через систему разделения воды и пара; чистый пар выводится из парогенератора через специальный выход. Технический пар нагревает исходную воду и, охлаждаясь, превращается в конденсат, которым также нагревается исходная вода, находящаяся в подогревателе. В конце он выходит из подогревателя в коммуникации как неконденсируемая вода.
Чистый пар в небольшом количестве собирается в конденсаторе, охлаждается и превращается в дистиллированную воду. На выходе качество чистого пара оценивает с помощью измерителя проводимости.
Исходная вода три раза отделяется и превращается во вторичный пар, который и является чистым паром:
- После входа в испаритель исходная вода течет вниз и одновременно испаряется.
- В испарителе испаряемая исходная вода (вторичный пар) отделяется от примесей.
- Вторичный пар поднимается в верхнюю часть испарителя и отделяется верхним сепаратором.
В исходной воде содержится неконденсируемый газ, в верхней части испарителя установлено устройство для непрерывного выпуска этого газа.
- Вход исходной воды
- Выход воды для инъекций
- Пробоотборник чистого пара
- Выход конденсата технического пара
- Дренаж воды концентрации
- Вход технического пара
- Выход чистого пара
- Дренаж из предохранительного клапана
РАЗЛИЧИЯ МЕЖДУ ДВУМЯ МОДЕЛЯМИ S И G
- Разные способы сепарирования: модель S – сеточный; модель G – с помощью винтовой доски.
- Разные производительности: модель S имеет большую производительность, нежели модель G.
- Подогреватель: модель S не имеет подогревателя, у модели G подогреватель есть.
- Принцип устройства испарителя: модель S – внешнее циркуляционное испарение; модель G – испарение в падающем слое.
Отличительные технические особенности медицинского парогенератора
- Материал: все части, соприкасающиеся с исходной водой, чистым паром и водой для инъекций выполнены из нержавеющей стали.
- Электрохимическая полировка: поверхности из нержавеющей стали полированы, что обеспечивает высокое качество получаемой воды для инъекций и продлевает срок службы оборудования.
- Технология с двумя днищами: конструкции подогревателя, конденсатора и первого испарителя по технологии с двумя днищами, которая соответствует требованиям GMP, эффективно защищает систему от примесей.
- Теплозащита: все поверхности, подверженные воздействию высокой температуры, покрывается слоем утепления, выполненным из нержавеющей стали.
- Отсутствие движущихся узлов в оборудовании уменьшает уровень шума, повышает безопасность и надежность оборудования.
- Технология управления: PLC (PowerLineCommunication), стандартная программа.
- Полный комплект валидационной документации и документов системы обслуживания.
- Удобен в эксплуатации и обслуживании.
- Система управления: PLC, автоматическое управление. Оценивает качество получаемого чистого пара и его распределение; также имеется непрерывное регулирование для всех систем. Комбинированное управление содержит систему хранения, пароль ступенчатого управления, а также позволяет проводить мониторинг изменений паропроизводительности.
- Заводские испытания (FAT): проводятся в специальном цехе для заводских испытаний по соответствующим методикам и документации
