ПАРОГЕНЕРАТОР ЭЛЕКТРОДНЫЙ
В данном парогенераторе, в качестве нагревательного элемента используют электроды.
Парогенератор электрический электродный предназначен для выработки насыщенного водяного пара с температурой 130-160 °С и давлением выше атмосферного за счет теплоты, выделяющейся в результате использования электроэнергии.
Работа электродного парогенератора основана на электропроводности воды в испарительном сосуде.
Преимущества электродных парогенераторов
Электродные электрические парогенераторы считаются наиболее привлекательными и дешевыми в эксплуатации. Из электрических парогенераторов у электродных КПД значительнее выше. Диапазон производительности электродных парогенераторов огромный от 10 кг/пара/час до 1000кг/пара/час могут быть и выше. Электродные электрические парогенераторы не требуют специальной водоподготовки. Безопасны, просты и технологичны в эксплуатации, большинство электродных парогенераторов не попадают под контроль Ростехнадзора. Ремонт не вызывает трудностей даже у неподготовленного состава сотрудников, легок в обслуживание. Запасные части могут быть изготовлены на месте, слесарем и токарем средней квалификации, расходные материалы просты в изготовлении. При обслуживании и ремонте не возникнет проблем с запчастями, электродные парогенераторы не прихотливы и не требуют специальных, дорогостоящих запасных частей. Парогенераторы электродные обладают высокой надежностью, низкой массой и не большими габаритными параметрами, имеют полную автоматизацию производительности и безопасности. В электродные парогенераторы при производстве устанавливают системы продувки котла от избыточной электропроводности (накипи, солей, шлаков).
На что нужно обратить внимание
Электрический электродный парогенератор не способен работать с дистиллированной водой, не будет работать с морской и соленой водой, так как такая вода обладает низким сопротивлением, и ток проходящий через воду, становится большим, парообразования с такой водой исключено.
Области применения электродных парогенераторов
Электрический электродный парогенератор применяется для обработки молочной, мясной и рыбной продукции, для стерилизации тары в пищевой промышленности, приготовления комбикормов в животноводстве, в пивоварении, в производстве фанеры, бетона, в горнодобывающей промышленности, в строительстве, для оборудования сушильных и пропарочных камер разного назначения в т.ч. химчисток, в системах отопления и горячего водоснабжения в жилых и промышленных зданиях.
Характеристики электродных электрических парогенераторов ПЭЭ
| Модель | Паропроизводительность, кг/час | Потребляемая мощность, | Рабочее давление, МПа ( кг/см²) | Объем котла, л | Габаритные размеры ДхШхВ, мм |
| БЕЗ РЕГУЛИРОВКИ МОЩНОСТИ | |||||
| ПЭЭ-15М | 15 | 15 | 0,55 (5,5) 1,0 (10) | 11 | 400х380х650 |
| ПЭЭ-30М | 30 | 24 | |||
| ПЭЭ-15 | 15 | 12 | 0,1 (1) 0,55 (5,5) 1,0 (10) 1,6 (16) | 25 | 560х565х880 |
| ПЭЭ-30 | 30 | 24 | |||
| ПЭЭ-50 | 50 | 35 | |||
| ПЭЭ-100 | 100 | 75 | |||
| ПЭЭ-150 | 150 | 110 | |||
| ПЭЭ-200 | 200 | 150 | |||
| ПЭЭ-250 | 250 | 185 | |||
| С ПЛАВНОЙ РЕГУЛИРОВКОЙ МОЩНОСТИ | |||||
| ПЭЭ-15Р | 15 | 12 | 0,55 (5,5) 1,0 (10) 1,6 (16) | 25 | 560х565х880 |
| ПЭЭ-30Р | 8-30 | 6-12 | |||
| ПЭЭ-50Р | 10-50 | 8-35 | |||
| ПЭЭ-100Р | 15-100 | 12-75 | |||
| ПЭЭ-150Р | 25-150 | 20-110 | |||
| ПЭЭ-200Р | 30-200 | 25-150 | |||
| ПЭЭ-250Р | 30-250 | 25-185 | |||
| ПЭЭ-300Р | 25-300 | 15-220 | 2Х25 | 560х1130х880 | |
| ПЭЭ-400Р | 30-400 | 20-300 | |||
| ПЭЭ-500Р | 30-500 | 25-370 | |||
| ДВУХСТУПЕНЧАТАЯ РЕГУЛИРОВКА МОЩНОСТИ | |||||
| ПЭЭ-15/30 | 15/30 | 12/24 | 0,55 (5,5) 1,0 (10) 1,6 (16) | 25 | 560х565х880 |
| ПЭЭ-30/50 | 30/50 | 24/35 | |||
| ПЭЭ-50/100 | 50/100 | 35/75 | |||
| ПЭЭ-100/150 | 100/150 | 75/110 | |||
| ПЭЭ-100/250 | 100/250 | 75/180 | |||
| ПЭЭ-150/250 | 150/250 | 110/180 | |||
Характеристики электродных электрических парогенераторов ПАР
| Модель | Паропроизводительность, кг/час | Потребляемая мощность, | Рабочее давление, МПа ( кг/см²) | Объем котла, л | Габаритные размеры ДхШхВ, мм |
| БЕЗ РЕГУЛИРОВКИ МОЩНОСТИ | |||||
| ПАР-15 | 15 | 12 | 0,35(3,5) — 0,55(5,5) | 25 | 560х565х880 |
| ПАР-30 | 30 | 24 | |||
| ПАР-50 | 50 | 35 | |||
| ПАР-100 | 100 | 75 | |||
| ПАР-150 | 150 | 110 | 560х565х1100 | ||
| ПАР-200 | 200 | 150 | |||
| ПАР-250 | 250 | 185 | |||
| ПАР-300 | 300 | 220 | 0,35(3,5) — 0,55(5,5) | 2Х25 | 1380х800х1050 |
| ПАР-400 | 400 | 300 | |||
| ПАР-500 | 500 | 370 | |||
| С ПЛАВНОЙ РЕГУЛИРОВКОЙ МОЩНОСТИ | |||||
| ПАР-15-1 | 4-15 | 6-12 | 0,35(3,5) — 0,55(5,5) | 25 | 560х565х880 |
| ПАР-30-1 | 4-30 | 6-24 | |||
| ПАР-50-1 | 8-50 | 8-35 | |||
| ПАР-100-1 | 15-100 | 12-75 | |||
| ПАР-150-1 | 25-150 | 20-110 | 560х565х1100 | ||
| ПАР-200-1 | 30-200 | 24-150 | |||
| ПАР-250-1 | 30-250 | 24-185 | |||
| ДВУХСТУПЕНЧАТАЯ РЕГУЛИРОВКА МОЩНОСТИ | |||||
| ПЭЭ-15/30 | 15/30 | 12/24 | 0,35(3,5) — 0,55(5,5) | 25 | 560х565х880 |
| ПЭЭ-30/50 | 30/50 | 24/35 | |||
| ПЭЭ-50/100 | 50/100 | 35/75 | |||
| ПЭЭ-100/150 | 100/150 | 75/110 | |||
| ПЭЭ-100/250 | 100/250 | 75/180 | |||
| ПЭЭ-150/250 | 150/250 | 110/180 | |||
Цены на промышленные парогенераторы ПГЭ
Парогенераторы электрические электродные ПГЭ КАТАЛОГ
| ПГЭ-15 | Производительность пара: 4-15 кг/час; давление: 1,0-10,0 кг/см2; мощность: 3-12 кВт; | от 109 000р. |
| ПГЭ-30 | Производительность пара: 8-30 кг/час; давление: 1,0-10,0 кг/см2; мощность: 6-23 кВт; | от 132 000р. |
| ПГЭ-50 | Производительность пара: 13-50 кг/час; давление: 1,0-10,0 кг/см2; мощность: 10-38кВт; | от 152 000р. |
| ПГЭ-100 | Производительность пара: 25-100 кг/час; давление: 1,0-10,0 кг/см2; мощность: 20-75 кВт; | от 177 000р. |
| ПГЭ-150 | Производительность пара: 40-150 кг/час; давление: 1,0-10,0 кг/см2; мощность: 30-113кВт; | от 183 000р. |
| ПГЭ-200 | Производительность пара: 50-200 кг/час; давление: 1,0-10,0 кг/см2; мощность: 38-150кВт; | от 214 000р. |
| ПГЭ-250 | Производительность пара: 63-250 кг/час; давление: 1,0-10,0 кг/см2; мощность: 50-188 кВт; | от 219 000р. |
| ПГЭ-300 | Производительность пара: 300 кг/час; давление: 1,0-10,0 кг/см2; мощность: 56-226кВт; | дог |
| ПГЭ-400 | Производительность пара: 400 кг/час; давление: 1,0-10,0 кг/см2; мощность: 75-300 кВт; | дог |
| ПГЭ-500 | Производительность пара: 500 кг/час; давление: 1,0-10,0 кг/см2; мощность: 94-376 кВт; | дог |
| ПГЭ-600 | Производительность пара: 600 кг/час; давление: 1,0-10,0 кг/см2 мощность: 113-452 кВт; | дог. |
| ПГЭ-700 | Производительность пара: 600 кг/час; давление: 1,0-10,0 кг/см2мощность: 66-527 кВт; | Дог. |
| ПГЭ-800 | Производительность пара: 800 кг/час; давление: 1,0-10,0 кг/см2 мощность: 150-600 кВт; | дог. |
| ПГЭ-900 | Производительность пара: 900 кг/час; давление: 1,0-10,0 кг/см2 мощность: 169-676 кВт; | дог. |
| ПГЭ-1000 | Производительность пара: 1000 кг/час; давление: 1,0-10,0 кг/см2мощность: 94-750 кВт; | дог. |
| ПГЭ-1500 | Производительность пара: 1500 кг/час; давление: 1,0-10,0 кг/см2мощность: 140-1125 кВт; | дог. |
Общий детальный вид электродного парогенератора
| 2. Сигнальная лампа «Сеть» | 1. Рама |
| 3. Электрошкаф | 2. Котел в кожухе |
| 4. Сигнальная лампа «Парогенератор включен» | 3. Трубка капиллярная |
| 5. Амперметр | 4. Вентиль выхода пара |
| 6. Манометр | 5. Вентиль слива воды |
| 7. Сигнальная лампа «Уровень воды в котле» | 6. Вентиль подачи воды |
| 8. Защитное ограждение парогенератора | 7. Датчик-реле давления |
| 9. Кнопки «Пуск» , «Стоп» | 8. Электронасос |
| 10. Тумблер выбора ступеней мощности по уровню воды | 9. Электромагнитный клапан |
| - | 10. Фильтр сетчатый |
| - | 11. Предохранительный клапан |
| - | 12. Манометр |
Устройство котла парогенератора из нержавеющей стали
Устройство котла парогенератора из низкоуглеродистой стали
Схема паровая электродного парогенератора
Вода из магистрали через вентиль, электронасосом подается в котел через электроуправляемый и обратный клапаны. Фильтр предназначен для очистки воды от механических примесей и для введения добавки, повышающей электропроводность котловой воды. После того, как уровень воды достигает электродов датчика реле давления, начинается прохождение тока через воду. Вода нагревается и испаряется. Повышение уровня воды вызывает увеличение тока, проходящего через нее. При достижении водой датчика уровня отключается электромагнитный клапан и электронасос. Наполнение котла водой прекращается. При испарении воды и падении ее уровня в котле электрической схемой по выдержке времени включается электромагнитный клапан и электронасос. Котел вновь наполняется водой до датчика уровня. Пар из котла отводится через вентиль. Давление пара в котле регулируется с помощью реле давления. При достижении давления пара 5,5кг/см2 подача напряжения на электроды котла отключается, нагрев прекращается. При снижении давления пара до величины 3,5кг/см2, реле давления возобновляет подачу напряжения на электроды котла. Давление пара в котле показывает манометр.
.
Схема электрическая электродного парогенератора

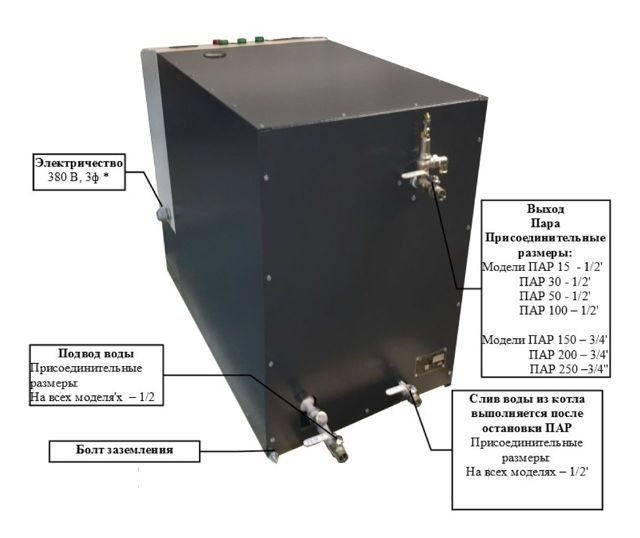

Схема подсоединения парогенератора
Схема подключения электрической линии
