УКУПОРОЧНАЯ МАШИНА УА-3000 ДЛЯ ЛИНИЙ РОЗЛИВА
Основные сведения об изделии
- Машина предназначена для закупоривания ПЭТ бутылок (0.25-2л) винтовой пластмассовой пробкой.
- Машина является составной частью комплекта оборудования для упаковывания безалкогольных напитков в бутылки.
- Машина изготовлена в климатическом исполнении УХЛ. Категория размещения 4 по ГОСТ 15150-69 и предназначена для эксплуатации при температуре от +5°С до +40°С
Технические характеристики
Параметр | Значение |
Номинальная производительность (бут/ч.), не более | 3000 |
Рабочее давление сжатого воздуха (МПа) | 0,6 — 0,8 |
Расход воздуха* при давлении 0,6 — 0,8 МПа (л./м.) | 50 |
Напряжение питания, (В) | 380 |
Потребляемая мощность, (кВт) | 0,6 |
Масса общая не более, (кг) | 230 |
Габаритные размеры, (мм) не более: |
|
длина (без секции транспортера) | 850 |
ширина | 750 |
высота (без опор) | 2020 |
Допустимый процент брака, % | 0,5 |
*Воздух кл. 5 ГОСТ 17433-80
Устройство и принцип работы
Укупоривающая машина УА-3000 состоит из (рис.1).

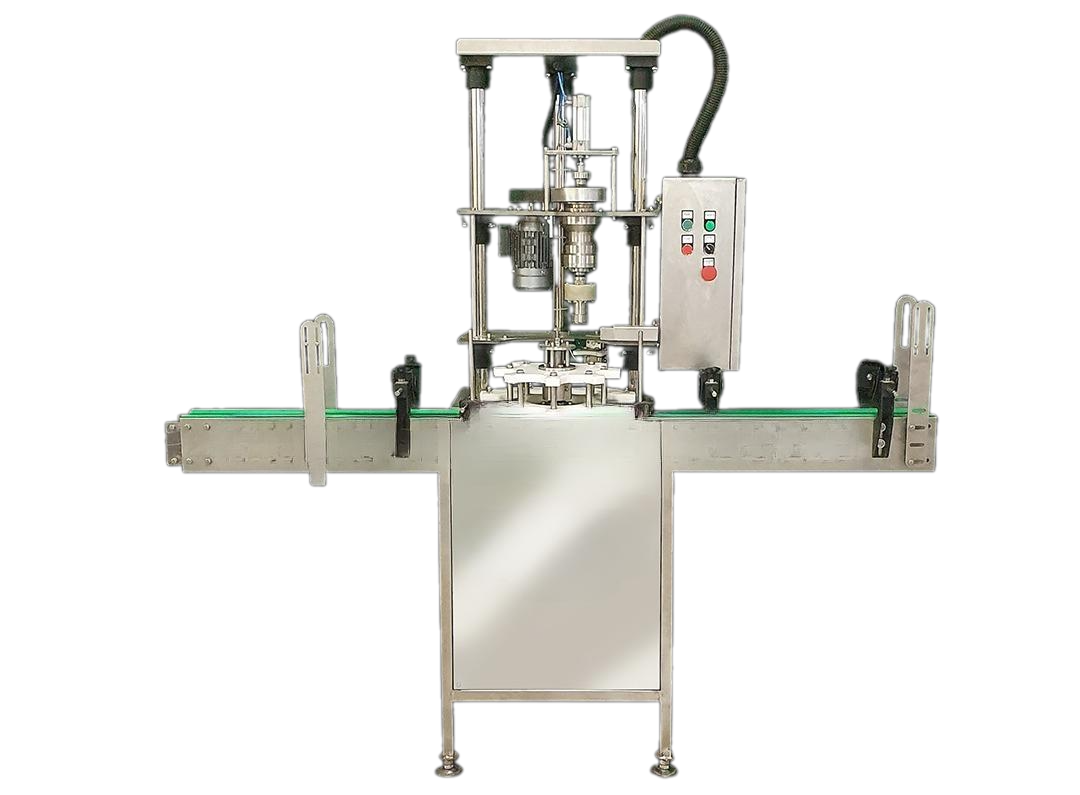

Рисунок 1 — Укупорочная машина УА – 3000
1 — Рама — является сварной несущей конструкцией, относительно неё базируются и регулируются остальные элементы конструкции. Относительно фундамента станина выставляется при помощи четырех регулируемых опор.
2 — Поворотный механизм (мальтийский крест) - предназначен для поворота турникета (4 ) на один шаг.
3 — Привод турникета приводится в движение мотор-редуктором. Остановка определяется положением мальтийского креста.
4 — Турникет — является сменным элементом под каждый тип бутылок. Крепится на валу поворотного механизма и выполняет функцию делителя бутылок.
5 — Ограничитель крутящего момента – с магнитной муфтой, которая ограничивает усилие затяжки пробки (рис. 2). При увеличении расстояния между магнитами усилие затяжки снижается. Для регулировки необходимо ослабить контргайку 6 (рис.2), затем вращением корпуса с магнитами 10 увеличить или уменьшить расстояние между соосными магнитами. Затем контргайку законтрить.
6 — Механизм укупорочный — состоит из пневмоцилиндра, линейно перемещающего вращающийся вал укупорочной головки. Вращение валу передается от втулки со шпоночной канавкой. Втулка через шкив и ременную передачу вращается от электродвигателя.
7 — Механизм прижима — предназначен для прижима бутылки под укупоривающей головкой.
8 — Подъемный винт — предназначен для подъема или опускания укупоривающего блока по стойкам при помощи винтовой пары. Используется при переналадке машины по высоте бутылки.
9 — Шкаф управления — содержит программируемый контроллер (обрабатывает входящие сигналы и задает последовательность действий) и органы электроуправления.
10 — Блок подготовки воздуха — состоит из фильтра регулятора для питания пневмоцилиндра.
Техническое обслуживание.
Техническое обслуживание предназначено для поддержания машины в постоянной технической готовности. Виды технического обслуживания и периодичность их выполнения:
- ежедневное техническое обслуживание (ЕО);
- еженедельное техническое обслуживание (ТО-1);
ЕО проводится один раз в сутки в процессе непосредственной эксплуатации. ТО-1 проводится один раз в неделю и включает в себя работы по ЕО.
Перечень работ, выполняемых при различных видах технического обслуживания, приведен в таблице .
Содержание работы | Технические требования | Выполняемая работа при обслуживании |
ЕО |
|
|
1) Внешний осмотр. | Машина должна быть чистой, не иметь механических повреждений. | Обдуть сжатым воздухом. Протереть машину ветошью. (Не применять для мойки машины химические растворы) |
2) Проверка состояния крепежа. | Ослабление крепежа не допускается | Внешний осмотр с применением инструмента |
3)Проверка пневмосистемы на наличие конденсата. | Наличие конденсата в системе воздухоподготовки не допускается | Подайте сжатый воздух в пневмосистему. Слейте избыточный конденсат из системы воздухоподготовки |
ТО-1 Проверка пневмосистемы на наличие течи. | Наличие течи в пневмосистеме не допускается | Подайте сжатый воздух в пневмосистему, редуктором увеличьте давление до 1 Мпа и убедитесь в отсутствие свиста или других звуков, означающих течь. |
Правила хранения и транспортировки
Гарантийный срок хранения оборудования — 12 месяцев с момента поставки.
Оборудование должно храниться в упаковке, выполненной на заводе — изготовителе.
Категория условий хранения по ГОСТ 15150-69 — 2© (при продолжительности хранения не более одного месяца).
Консервация механически обработанных поверхностей и деталей, подверженных коррозии, должна включать применение средств временной защиты по варианту ВЗ-1 согласно ГОСТ 9.014-78 без внутренней упаковки (ВУ- 0).
Машину с упаковкой транспортируют на любые расстояния автомобильным, железнодорожным, речным и морским транспортами (в закрытых транспортных средствах), специальным транспортом (в герметизированных отсеках самолетов) в условиях соответствующих группе 5 условий хранения по ГОСТ 15150-69 и ГОСТ 23216-78 условий транспортирования «С».
Купить или заказать укупорочную машину УА-3000 на Promparogen.ru
Почтовый электронный адрес: info@promparogen.ru
Телефон для связи: +7 (499) 136-29-10 Обратная связь
Гарантийные обязательства на укупорочную машину для линий розлива жидкостей
Завод-изготовитель гарантирует соответствие требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и настоящим руководством по эксплуатации. Обеспечивается гарантийное сервисное обслуживание и техническое сопровождение после ввода оборудования в эксплуатацию, гарантийный срок эксплуатации – 12 месяцев, но не более 18 месяцев со дня изготовления.
